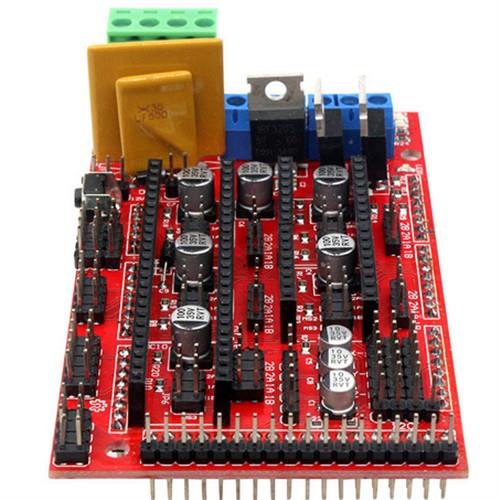

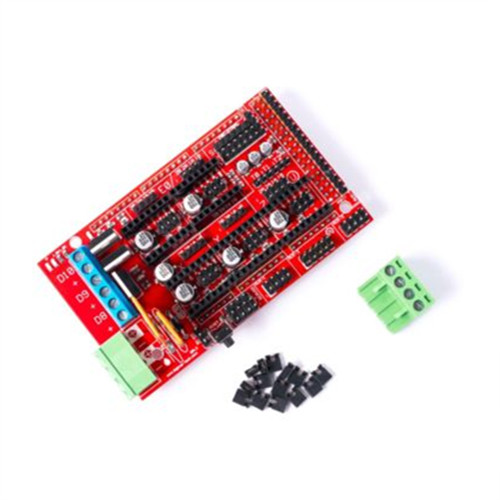

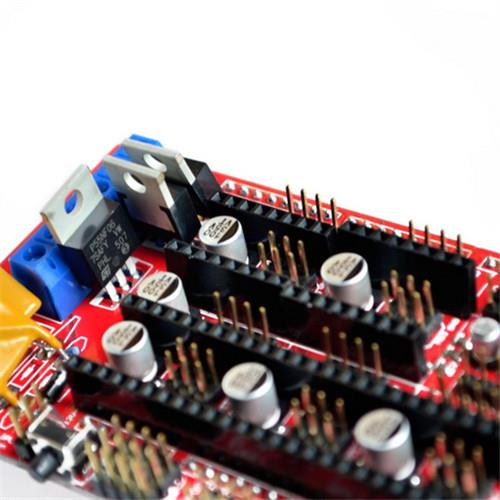

РАМПИ 1.4 борда червен за 2560

РАМПИ 1.4 борда червен за 2560

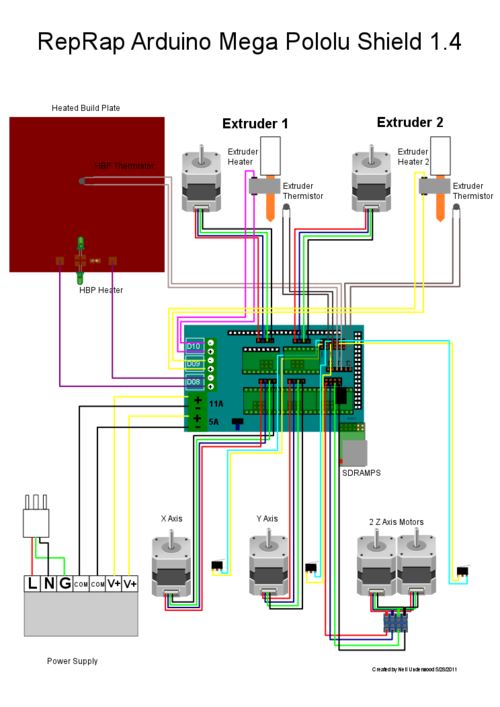

Тя е сравнително проста да завивайте РАМПИ. Просто добавете екструдер намотка жица към D10 Термистор с две T0 игли на близкия право право, отопление и тел на степери и endstops. От ляво на дясно, всички от стъпков мотор тел кабели като червено, синьо, зелено и черни или червени, зелени, жълти, сини в изводите до Pololus. Когато свързвате проводници към endstops (ако използвате 3 endstops, включват ги в мин (-) слотове), се уверете, че да съвпада с етикетите.

Обърнете внимание, че Тесла & Tonok фърмуер използвате D9 и спринтьор, марлин и Джони/Tonok използва D10 за екструдер горещия край.

Предупреждения

Заден или по друг начин неправилно свързване мощност може да унищожи вашата електроника и доведе до опасност от пожар.

Неправилно поставяне степер драйвери ще унищожи електроника и предизвика риск от пожар. Винаги се уверете, че властта и USB е изключен, когато премахване или коригиране на степер драйвери. Винаги се уверете, за да вмъкнете драйвери в правилната ориентация и в гнездото правилно.

Endstop щифтове са сигнал - GND - VCC, вместо VCC - Sig - GND като останалата част от RepRaps дъски. Уверете се, че да ги тел правилно. Това се прави да позволи изстискване тлъстите следи на лицевата дъска.

Свързване на захранването

Свържете захранването 12V на РАМПИ щит. Заден или по друг начин неправилно свързване мощност може да унищожи вашата електроника и доведе до опасност от пожар.

Чифт конектори маркирани 5а мощност степер драйвери и екструдер нагревател/вентилатор (D9, D10). Източникът трябва да бъде класифицирано минимум 5а.

Чифт конектори горните отбелязани 11а мощност нагрява легло, или друг изход (D8). Източникът трябва да бъде класифицирано минимум 11а (ако двете мощност релсите са свързани към същата доставка тя трябва да има минимална Оценка от 16а).

Барел съединител, на Мега Arduino, не силата РАМПИ и няма да се предоставят правомощия да стъпкови мотори, РАЗГОРЕЩЕН легло и др.

Конектор щепсела не могат да бъдат означени очевидно, гледам в електрическото захранване на положителното е отляво и отрицателните е от дясната страна на щепсела.

Захранване

Къде да намерим диод D1 (имайте предвид, че в ляво, не D1 е показана D2)

РАМПИ е много щастлив с 12 V линия от PCPowerSupply. Или можете да рана на 12V лаптоп захранването или други 12 V "стената брадавици" захранване. Се уверете, че захранването може да продукция 5а или по-голяма. Допълнителни 11а могат да бъдат необходими за РАЗГОРЕЩЕН легло подкрепа.

Вижте свързване на захранването по-горе.

3 пина до ключа reset са предназначени да по желание се свържете с вашия PSU.

ПИН PS_ON е предназначен за включване и изключване на захранването. Много firmwares подкрепа, дърпа този ПИН ниско с M80 команда, за да включите захранването и M81 да го изключите. Това поведение е желано за ATX захранвания и могат да бъдат променени в фърмуер в подкрепа на 5V висока мощност доставки като тези, заети от Xbox.

Без D1 инсталира, или когато 12VIN не е свързан, Arduino получава своята мощност от USB. Ако искате вашият комплект, осъществено без USB съединявам ви трябва да се спойка в Г1 или свържете VCC захранване.

ПИН VCC може да бъдат свързани към вашия ATX 5Vsb за непрекъснато захранване на Arduino от вашия ATX захранване. Вие ще искате да се уверите, че D1 не е инсталиран или изрязани. Arduino не е предназначен да се захранва директно върху VCC железопътен и VIN ПИН по същото време.

5V ПИН в този конектор на РАМПИ само доставки 5V спомагателни серво конектори. Той е проектиран, така че можете да джъмпърен го с ПИН VCC и използването на Ардуино захранване за снабдяване 5V за допълнителни двигатели, ако само се захранват от USB или 5V. Тъй като там не е много допълнителни енергия от Arduino захранването можете да се свържете го директно към властта си 5V доставка ако имате такъв. Можете също да оставите този ПИН не свързан ако имате няма план, за да добавите допълнителни двигатели.

Максимално входно напрежение

Захранване без диод

Има три ограничаващи фактори за максималното напрежение, което можете да поставите в РАМПИ:

1. Мега Arduino максимално входно напрежение

2. филтриране кондензатор максимално напрежение

3. PTC предпазител максималните напрежения

Първо 1N4004 диод свързва РАМПИ входното напрежение Мега Arduino, която е препоръчителна максимално входно напрежение от 12 волта. Ако вашата дъска не е този диод спойка в (или ако го нарежете), ще трябва да захрани Мега чрез USB конектор или чрез отделен 5v линия, но това позволява по-високо напрежение на РАМПИ.

Второ най-дъски употреба 25v или 35v алуминиеви електролитни capactors (C2, C3, C4, C6, C7, С9 и С10). За да бъде безопасно, трябва да посещавате само половината от вашия номинално максимално напрежение--по този начин ако вашият съвет има 35v кондензатори (код VZA) тогава трябва да използвате максимален въвеждане на 17.5v. Абсолютната максималното напрежение се определя от pololu серво водачите, които сами са ограничени до 35V.

Трето MF-R500 (5а) PTC предпазител е класиран за 30V и на МФ-R1100 (11а) PTC предпазител е класиран 16V. Те ще трябва да бъдат заменени с истински предпазители.

Захранване с диод

Ако вашият съвет има диод 1N4004 спойка в, не се прилагат повече от 12 V до него. Оригинален вкус Arduino Мега са оценени до 12 V вход. Докато Arduino Мега 2560 може да отнеме 20 V, не се препоръчва.

Електронни Kuongshun, един от международно известни производители и доставчици на рампи 1.4 съвет червен за 2560, който се намира в Китай, сега има качествени продукти за продажба. Ние сме оборудвани с група от професионални и опитни работници, както и съвременно оборудване. Можете да бъдете сигурни да купуват отстъпка и ниска цена рампи 1.4 борда червен за 2560, произведени в Китай от нас и проверете ценоразпис с нас.
